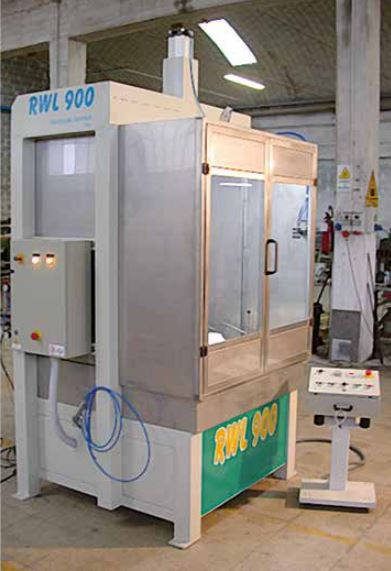

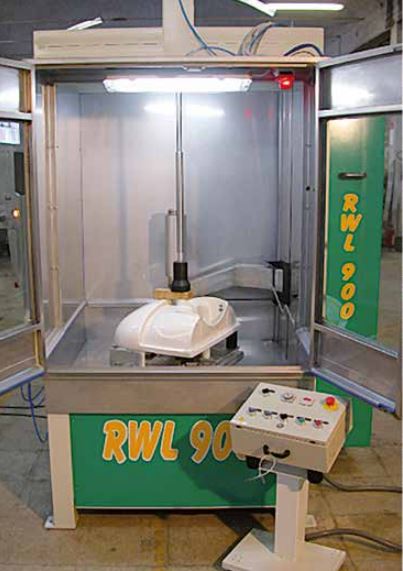

Rettifica con dima meccanica

La macchina realizza la fresatura ad umido con mola diamantata dei pezzi ceramici – In questa versione vi è un tastatore che guida la fresa seguendo una serie di dime appositamente realizzate.

Il modulo si compone di:
  • Struttura in acciaio inossidabile di contenimento dell’acqua.
  • Sistemi di guida della fresa con tastatore pneumatico.
  • Sistema di rotazione del pezzo con blocco pneumatico dello stesso.
  • Sistema di pompaggio e filtraggio dell’acqua di lavorazione.
  • Chiusura afonica della macchina con portello di accesso trasparente.
  • Impianto elettrico con quadro di comando, protezione e controllo.

Usi consentiti.
Rettifica di pezzi ceramici non troppo complicati e trattati a lotti omogenei per evitare frequenti cambi delle dime.

Rettifica con autoapprendimento - 1 mola

La macchina realizza la fresatura ad umido con mola diamantata dei pezzi ceramici – In questa versione i movimenti sono controllati da posizionatori elettrici comandati da un PC – sistema controllo assi.

Il modulo si compone di:
  • Struttura in acciaio inossidabile di contenimento dell’acqua.
  • Sistema di guida della fresa in orizzontale (asse y) a loop chiuso con correzione di errore.
  • Sistema di guida del pezzo in orizzontale (asse x) a loop chiuso con correzione di errore.
  • Sistema di pompaggio e filtraggio dell’acqua di lavorazione.
  • Chiusura afonica illuminata internamente della macchina con portello di accesso scorrevole trasparente.
  • Impianto elettrico con quadro di comando, protezione e controllo tramite PLC e tastiera touch di interfaccia uomo/macchina.

Usi consentiti.
Rettifica di pezzi ceramici di ogni tipo con un solo piano da rettificare (ad es. piede vasi, piano lavabi ecc).
Rettifica con autoapprendimento - 2 mole

La macchina realizza la fresatura ad umido con mola diamantata dei pezzi ceramici – In questa versione i movimenti sono controllati da posizionatori elettrici comandati da un PC – sistema controllo assi.

Il modulo si compone di:
  • Struttura in acciaio inossidabile di contenimento dell’acqua.
  • Sistema di guida della fresa 1 in orizzontale (asse y) a loop chiuso con correzione di errore.
  • Sistema di guida del pezzo in orizzontale (asse x) a loop chiuso con correzione di errore.
  • Sistema di guida della fresa 2 in orizzontale (asse y) a loop chiuso con correzione di errore.
  • Sistema di pompaggio e filtraggio dell’acqua di lavorazione.
  • Chiusura afonica illuminata internamente della macchina con portello di accesso scorrevole trasparente.
  • Impianto elettrico con quadro di comando, protezione e controllo tramite PLC e tastiera touch di interfaccia uomo/macchina.

Usi consentiti.
Rettifica di pezzi ceramici di ogni tipo con uno o due piani da rettificare. (ad es. piede vasi, piano lavabi, lavabi con spalliera, vasi con doppio appoggio pavimento/parete ecc.).

Tagliatravette

La macchina realizza il taglio delle travette di irrigidimento poste sui piedi dei pezzi per evitarne la deformazione in cottura.

Il modulo si compone di:
  • Struttura in acciaio inossidabile di contenimento dell’acqua.
  • Sistema di fissaggio e rotazione (oleodinamica) della coppia di lame rotanti.
  • Sistema di guida del pezzo in orizzontale (asse x) a funzionamento oleodinamico.
  • Sistema di pompaggio e filtraggio dell’acqua di lavorazione.
  • Chiusura afonica illuminata internamente della macchina con portello di accesso scorrevole trasparente.
  • Impianto elettrico con quadro di comando, protezione e controllo tramite PLC e tastiera touch di interfaccia uomo/macchina.

Usi consentiti.
Taglio di travette ed inserti.
